背景

ZeroTier 网络结构

使用网段 172.30.0.0/22

由于 ZeroTier Moon 自定义中继节点需要固定公网 IP，因此将云服务器1配置为 Moon 节点，同时在其上部署了自建控制器 ztnet

需求

各服务器上的各端口部署了多种 Web 服务，如 ztnet 控制器监听 172.30.2.1:3000、172.30.2.3:3000 部署了 New API、172.30.2.3:12345 部署了一个 HTTP 语音合成 API 服务等，各 IP、端口不便记忆，在各个设备上配置 hosts 文件也不便利

ZeroTier 提供了一个将特定 Search Domain 后缀的 DNS 请求转发到指定 DNS 服务器的功能，因此可集中式地管理配置一个内网 DNS 服务，再由一个集中的 Nginx 反向代理根据不同的域名转发到不同的 IP:端口

本人网络中主要的数据交互集中于家宽子网下的两台物理服务器，因此选择使用一个集中的 Nginx 反代服务以方便配置；对于这一绕行延迟不可接受的场景，可考虑在 dnsmasq 做域名的具体解析，并在各节点分别部署反代

配置

控制器

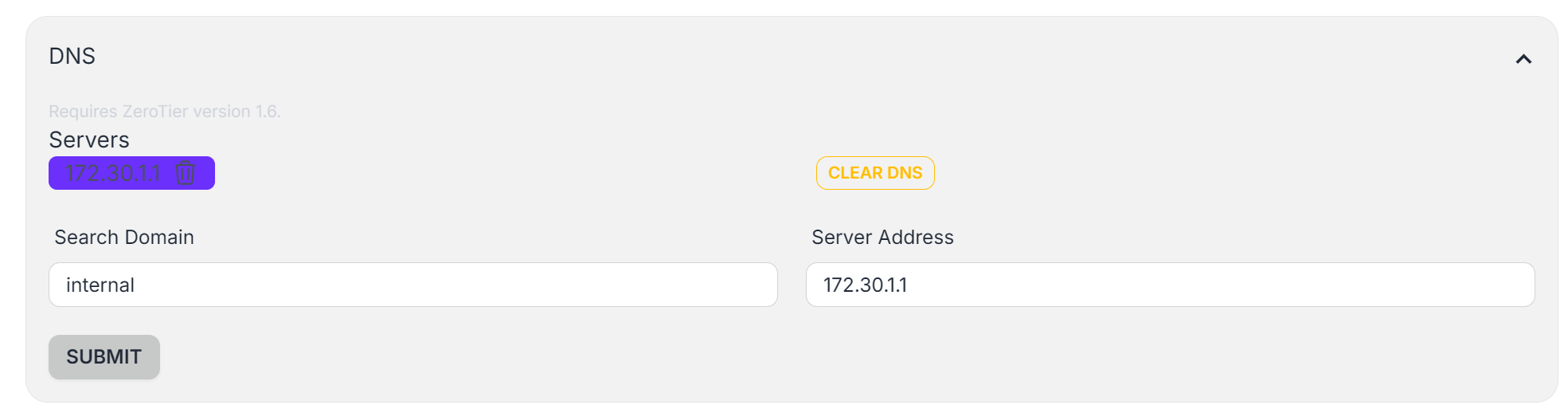

使用 .internal 后缀作为内网 DNS 所用域名¹，指定将它的 DNS 请求转发到 172.30.1.1

DNS 服务（路由器）

路由器本身自带 dnsmasq 服务，因此只需让来自 ZeroTier 网络的 DNS 请求能被它接收即可

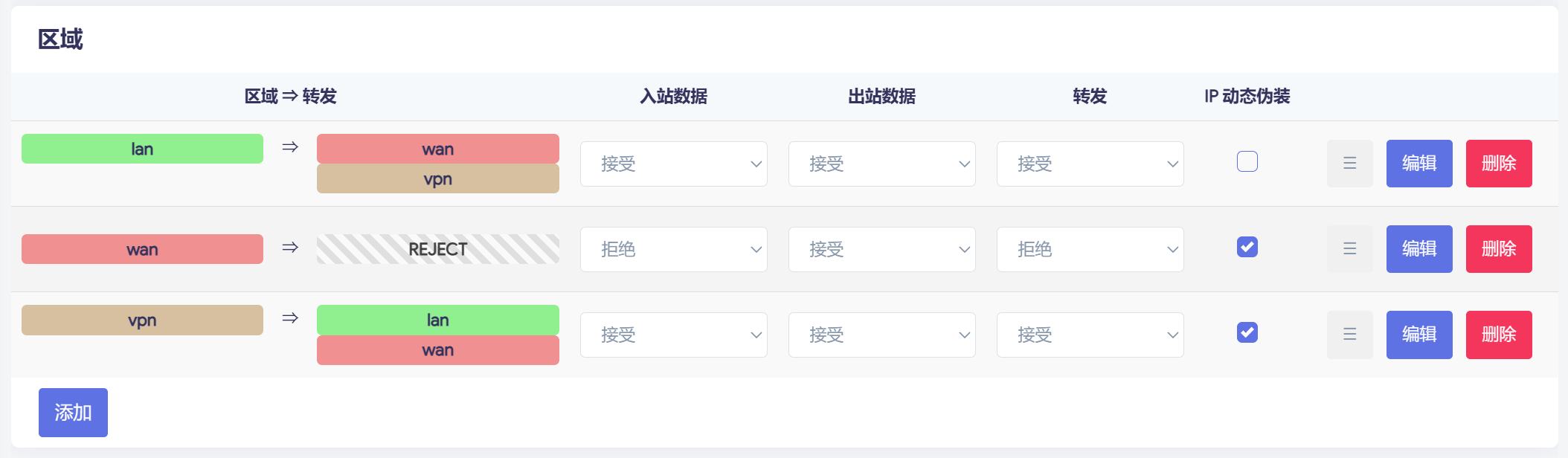

配置防火墙，允许接受来自 vpn 接口的 ZeroTier 网络流量

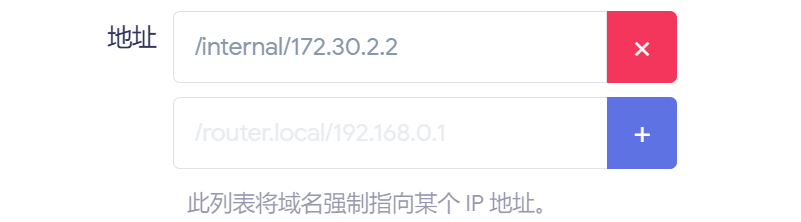

使用 dnsmasq 的泛域名解析功能，将 .internal 后缀的域名均解析到 172.30.2.2（Nginx 反代服务的部署位置）

对于非 http 服务，不适合使用 Nginx 反代，可在路由器上直接配置 dnsmasq 的 域名-IP 解析映射

各设备

ZeroTier 客户端出于安全原因默认不接受控制器下发的 DNS，需要在各设备上手动操作允许

1

zerotier-cli set <NetworkID> allowDNS=1

Nginx 反代

创建新 Nginx 配置文件 /etc/nginx/sites-available/proxy，部分内容如下，proxy_params 为默认反向代理参数配置文件，位于 /etc/nginx/proxy_params

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

server {
    listen 80;
    server_name ztnet.internal;

    location / {
        proxy_pass http://172.30.2.1:3000;
        include proxy_params;
    }
}

server {
    listen 80;
    server_name llmapi.internal;

    location / {
        proxy_pass http://172.30.2.3:3000;
        include proxy_params;
    }
}

server {
    listen 80 default_server;
    server_name _;
    return 444;
}

将配置文件软链接到 /etc/nginx/sites-enabled/proxy，并重载 Nginx 服务

1
2

ln -s /etc/nginx/sites-available/proxy /etc/nginx/sites-enabled/proxy
systemctl reload nginx

测试及问题

1. 访问任何域名均返回 503 Service Unavailable，Nginx 日志无内容，发现为 .internal 域名默认被本地代理软件代理，需手动配置路由 internal -> direct

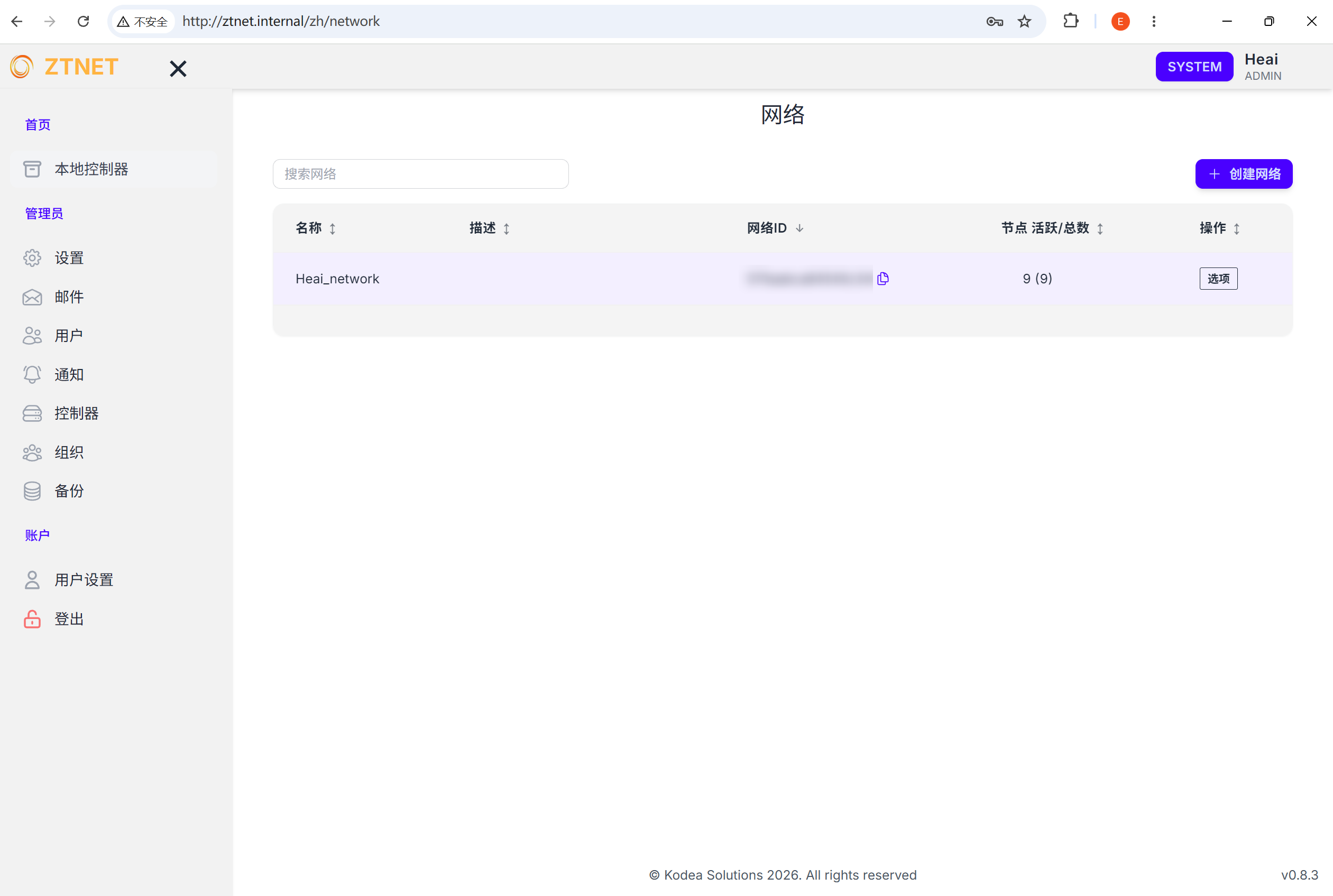

2. ztnet.internal 访问正常但无法登录，因其使用的 NextAuth 框架有严格的域名限制，需在其 docker-compose.yml 配置中将 NEXTAUTH_URL 字段修改为 http://ztnet.internal，并重启 ztnet 容器
3. 在 Linux 设备上，ZeroTier 客户端不会自动注入 DNS，需要手动配置（而本人网络中两台 Linux 物理服务器恰好位于路由器子网中，本身就使用它的 DNS，无需配置也可正常访问）

1
2

resolvectl dns <ZeroTier 虚拟网卡名> 172.30.1.1
resolvectl domain <ZeroTier 虚拟网卡名> "~internal"
